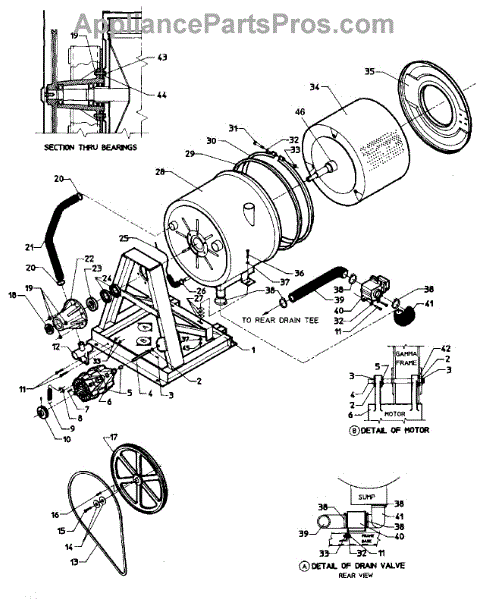

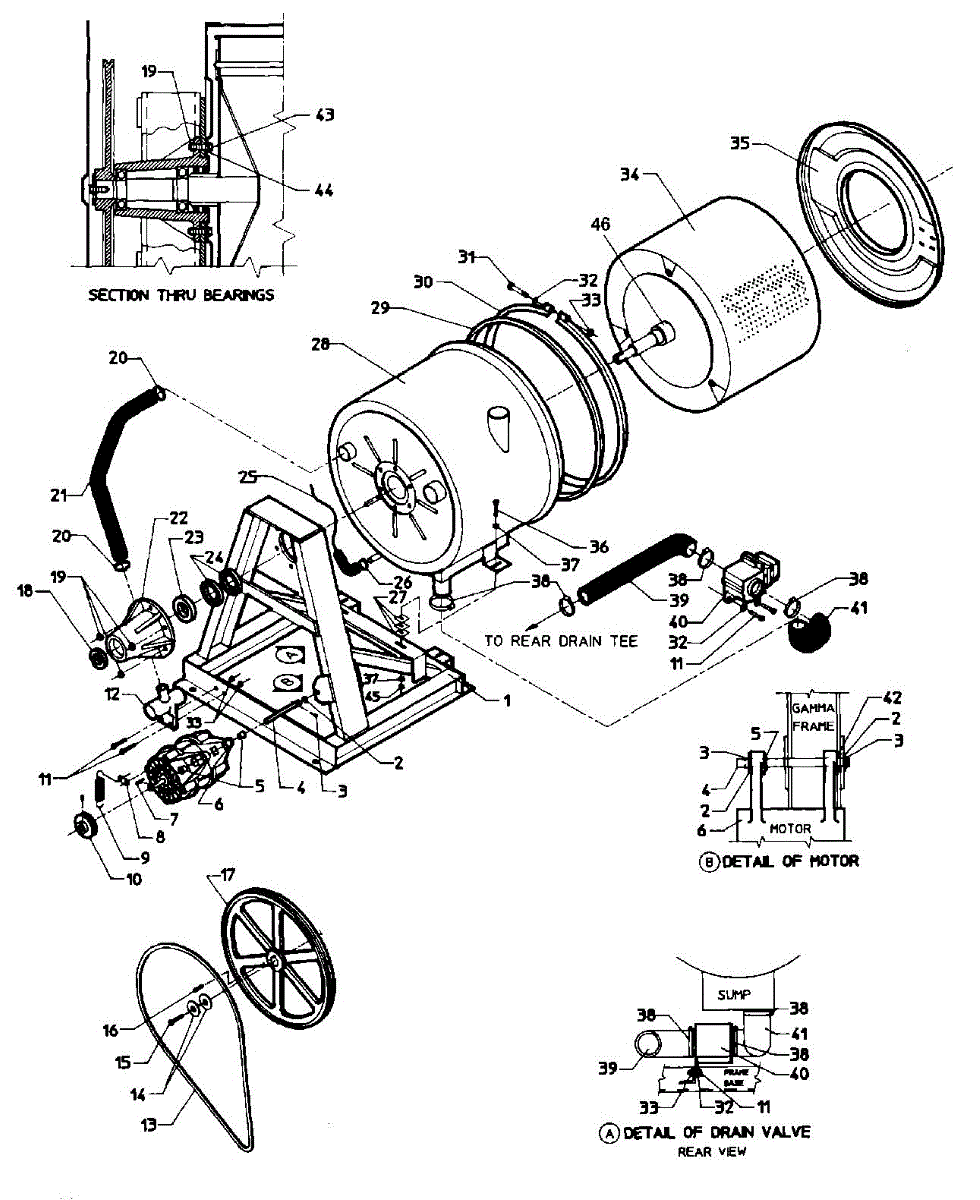

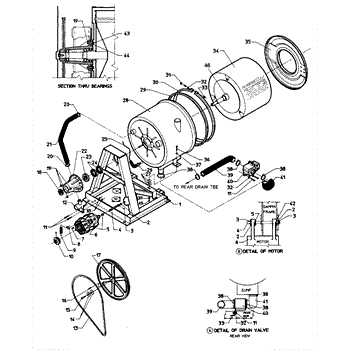

09-Main Exployded View-Sub Assembly Parts for Maytag MAF18PC2

Start New Search

Manual, Parts (washer)

Location on Diagram Part Description Price & Availability
001

Kit Assy., Frame (2 Speed)

by Whirlpool
Part Number AP4032407
MFG Part Number 24001369

  • Not available
002

Washer, Hardened (pltd. 5/8)

by Whirlpool
Part Number AP4033249
MFG Part Number 24001511

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
003

Pin, Cotter Pltd. (1/8X1 1/2)

by Whirlpool
Part Number AP4033250
MFG Part Number 24001512

  • Not available
004

Rod, Motor Support

by Whirlpool
Part Number AP4032463
MFG Part Number 24001647

  • Not available
005

Bushing, Motor (uc/uw)

by Whirlpool
Part Number AP4032304
MFG Part Number 24001021

Our Price
$12.35
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
006

Motor, 2SP (120/60/1/)

by Whirlpool
Part Number AP4033130
MFG Part Number 24001078

Our Price
$955.90
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
006

Motor, 2SP (208/240/60/3)

by Whirlpool
Part Number AP4033148
MFG Part Number 24001082

  • Not available
007

Key (motor 3/16" X 1 1/2")

by Whirlpool
Part Number AP4032464
MFG Part Number 24001648

  • Not available
008

Clip, Motor Spring

by Whirlpool
Part Number AP4033277
MFG Part Number 24001651

  • Not available
009

Spring (belt Tension)

by Whirlpool
Part Number AP4033276
MFG Part Number 24001650

  • Not available
010

Pulley, Motor

by Whirlpool
Part Number AP4032709
MFG Part Number 24001086

Our Price
$45.50
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
011
Bolt, Stringer

Bolt, Stringer

by Whirlpool
Part Number AP3180268
MFG Part Number 8204624

Our Price
$17.22
Add to Cart
012

Connection, Tee-Drain

by Whirlpool
Part Number AP4032864
MFG Part Number 24001826

  • Not available
013

Belt, V (3V-710)

by Whirlpool
Part Number AP4032712
MFG Part Number 24001093

Our Price
$24.61
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
014

Washer, S.s.

by Whirlpool
Part Number AP4033245
MFG Part Number 24001501

Our Price
$7.23
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
015

Screw, S.s. (3/8"-16X

by Whirlpool
Part Number AP4290531
MFG Part Number Y24001500

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
016

Key (3/8" X 1 1/4")

by Whirlpool
Part Number AP4033244
MFG Part Number 24001499

  • Not available
017

Pulley, Basket

by Whirlpool
Part Number AP4033151
MFG Part Number 24001085

  • Not available
018

Bearing (6207 2RS C3)

by Whirlpool
Part Number AP4032701
MFG Part Number 24001015

Our Price
$29.94
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
019

Nut, Fiberlock Pltd. (3/8-16)

by Whirlpool
Part Number AP4032434
MFG Part Number 24001515

Our Price
$3.66
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
020

Clamp, Hose (#28)

by Whirlpool
Part Number AP4032357
MFG Part Number 24001283

  • Not available
021

Hose, Overflow

by Whirlpool
Part Number AP4032842
MFG Part Number 24001662

Our Price
$21.82
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
022

Kit, Trunnion (2SP.)

by Whirlpool
Part Number AP4032394
MFG Part Number 24001258

  • Not available
023

Bearing (6208 2RS C3)

by Whirlpool
Part Number AP4032302
MFG Part Number 24001014

  • Not available
024

Seal, Shaft (ss SPR60X80X10MM)

by Whirlpool
Part Number AP4032703
MFG Part Number 24001019

Our Price
$33.31
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
025

Trap-Air

by Whirlpool
Part Number AP4032296
MFG Part Number 24001218

  • Not available
026
Hose Clamp

Hose Clamp

by Whirlpool
Part Number AP2920316
MFG Part Number 285655

Our Price
$1.93
Add to Cart
027

Shim, Shell

by Whirlpool
Part Number AP4033332
MFG Part Number 24001803

  • Not available
028

Kit, Shield Retro

by Whirlpool
Part Number AP4033196
MFG Part Number 24001375

  • Not available
029

Gasket Kit (front Shell)

by Whirlpool
Part Number AP4032325
MFG Part Number 24001184

  • Not available
030

Kit, Band Shell

by Whirlpool
Part Number AP4032411
MFG Part Number 24001388

  • Not available
031

Kit, Band Fastener

by Whirlpool
Part Number AP4032328
MFG Part Number 24001215

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
032

Kit, Band Fastener

by Whirlpool
Part Number AP4032328
MFG Part Number 24001215

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
033

Kit, Band Fastener

by Whirlpool
Part Number AP4032328
MFG Part Number 24001215

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
034

Basket (18-2 Speed)

by Whirlpool
Part Number AP4032350
MFG Part Number 24001266

  • Not available
035

Kit, Front Shell

by Whirlpool
Part Number AP4032364
MFG Part Number 24001384

  • Not available
036

Bolt (s.s. 3/8-16 X 1 1/2")

by Whirlpool
Part Number AP4032499
MFG Part Number 24001657

  • Not available
037

Washer, Flat Pltd. (3/8")

by Whirlpool
Part Number AP4032798
MFG Part Number 24001516

Our Price
$3.67
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
038
Clamp

Clamp

by Whirlpool
Part Number AP3115999
MFG Part Number 696392

Our Price
$4.53
Add to Cart
039

Hose, Drain (rear)

by Whirlpool
Part Number AP4033278
MFG Part Number 24001660

Our Price
$40.51
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
040

Valve, Drain (2" 110V,60HZ)

by Whirlpool
Part Number AP4032272
MFG Part Number 24001116

  • Not available
041

Hose, Drain (front)

by Whirlpool
Part Number AP4032484
MFG Part Number 24001565

  • Not available
042

Trim, Front Panel

by Whirlpool
Part Number AP4032518
MFG Part Number 24001805

  • Not available
043

Bolt (s.s. 1/2"-13 X2)

by Whirlpool
Part Number AP4032468
MFG Part Number 24001659

Our Price
$12.35
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
044

Washer, S.s.

by Whirlpool
Part Number AP4032537
MFG Part Number 24001808

Our Price
$3.66
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
045

Kit, Trunnion (2SP.)

by Whirlpool
Part Number AP4032394
MFG Part Number 24001258

  • Not available
045

Nut, Fiberlock Pltd. (3/8-16)

by Whirlpool
Part Number AP4032434
MFG Part Number 24001515

Our Price
$3.66
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
046

Sleeve, Sft (2SP)

by Whirlpool
Part Number AP4033158
MFG Part Number 24001130

  • Not available
