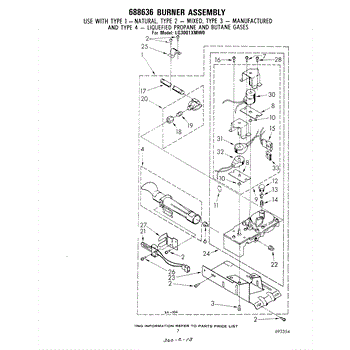

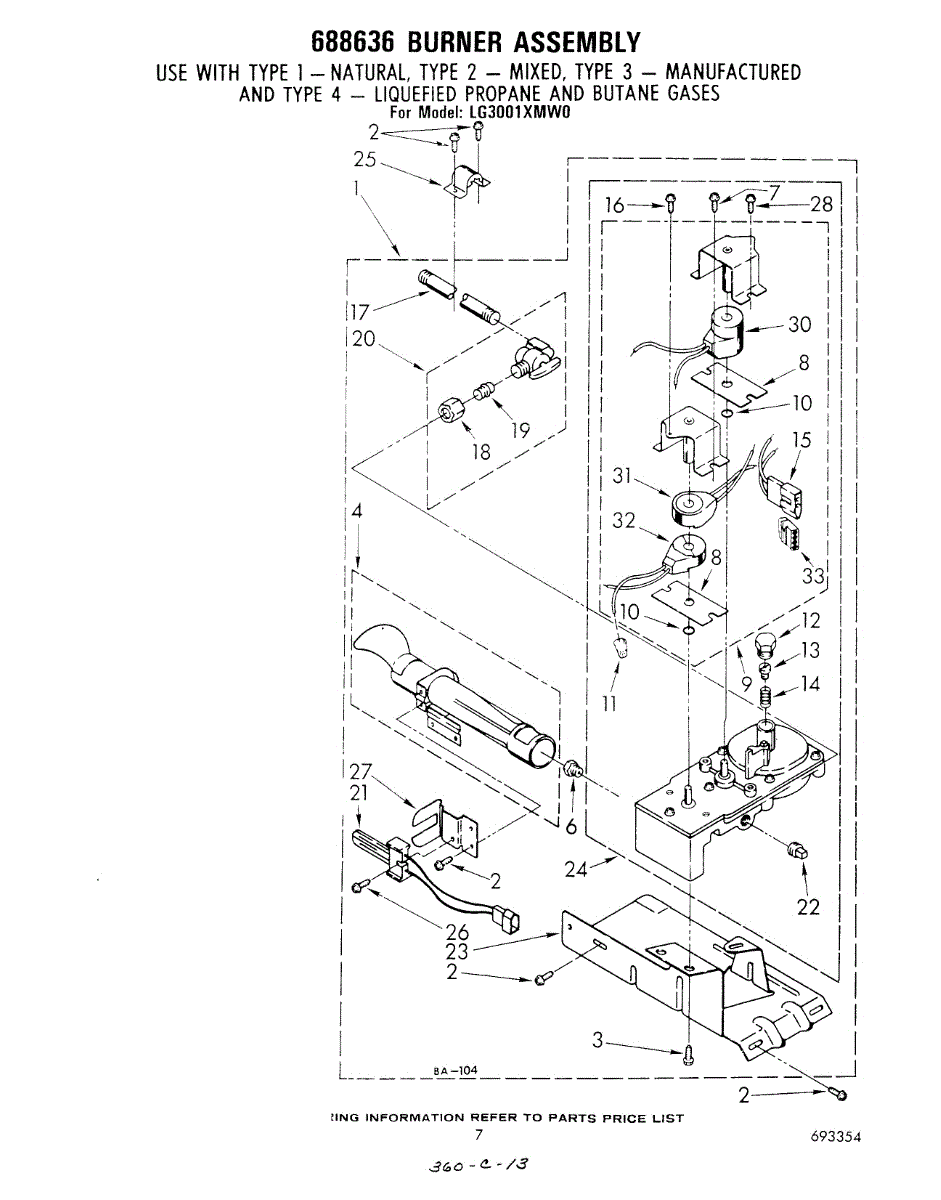

688636 Burner Parts for Whirlpool LG3001XMW0

Start New Search

Residential Dryer

Location on Diagram Part Description Price & Availability
1
Dryer Gas Valve and Burner Assembly

Dryer Gas Valve and Burner Assembly

by Whirlpool
Part Number AP3094285
MFG Part Number 279894

Our Price
$170.02
Add to Cart
2
Screw

Screw

by Whirlpool
Part Number AP3011603
MFG Part Number 681414

Our Price
$2.36
Add to Cart
3

Screw 8PK

by Whirlpool
Part Number AP4879609
MFG Part Number STD610805

  • Not available
4
Burner

Burner

by Whirlpool
Part Number AP2946608
MFG Part Number 693140

Our Price
$37.96
Add to Cart
6A
Orifice, Burner (type 1)

Orifice, Burner (type 1)

by Whirlpool
Part Number AP2912713
MFG Part Number 15418

Our Price
$15.00
Add to Cart
6B

Orifce-Gas

by Whirlpool
Part Number AP2912714
MFG Part Number 234870

  • Not available
6C

Orifice, Burner (type 3)

by Whirlpool
Part Number AP2912715
MFG Part Number 234661

  • Not available
6D

Oven Light Lens Retainer

by Whirlpool
Part Number AP2958496
MFG Part Number 299372

  • Not available
6E
Orifice, Burner (type 4 (butane))

Orifice, Burner (type 4 (butane))

by Whirlpool
Part Number AP3130503
MFG Part Number 229742

Our Price
$17.59
Add to Cart
7

Screw 5PK

by Whirlpool
Part Number AP4683065
MFG Part Number STD600803

  • Not available
8

Plate

by Whirlpool
Part Number AP2996091
MFG Part Number 338869

  • Not available
9
Coil Kit for Dryer Gas Valve (3 Coils)

Coil Kit for Dryer Gas Valve (3 Coils)

by Whirlpool
Part Number AP3094108
MFG Part Number 279137

Our Price
$85.73
Add to Cart
10

Ring, ``o``

by Whirlpool
Part Number AP2996352
MFG Part Number 296302

Our Price
$3.66
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
11

Connectr

by Whirlpool
Part Number AP3113584
MFG Part Number 596161

  • Not available
12

Screw, Leak Limiter

by Whirlpool
Part Number AP2996095
MFG Part Number 338868

  • Not available
13
Regulator

Regulator

by Whirlpool
Part Number AP2996096
MFG Part Number 99996

  • Not available
14

Spring

by Whirlpool
Part Number AP2996097
MFG Part Number 339226

  • Not available
15

Terminal Receptacle (3-Way)

by Whirlpool
Part Number AP3131366
MFG Part Number 353424

Our Price
$3.77
Add to Cart
16

Type Z Screw

by Whirlpool
Part Number AP4880232
MFG Part Number STD610602

  • Not available
17

Pipe

by Whirlpool
Part Number AP3115987
MFG Part Number 696237

  • Not available
18

Nut, Compression

by Whirlpool
Part Number AP3081260
MFG Part Number 233076

Our Price
$3.39
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
19

Pipe, Tail

by Whirlpool
Part Number AP3081259
MFG Part Number 3393767

Our Price
$50.24
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
20

Valve, Gas (complete)

by Whirlpool
Part Number AP2975293
MFG Part Number 661580

  • Not available
21
Dryer Igniter Kit and Bracket

Dryer Igniter Kit and Bracket

by Whirlpool
Part Number AP3094138
MFG Part Number 279311

Our Price
$29.44
Add to Cart
22

Plug, Pipe

by Whirlpool
Part Number AP4950619
MFG Part Number W10295523

  • Not available
23

Base

by Whirlpool
Part Number AP3138938
MFG Part Number 341028

  • Not available
24
Dryer Gas Valve and Burner Assembly

Dryer Gas Valve and Burner Assembly

by Whirlpool
Part Number AP3094285
MFG Part Number 279894

Our Price
$170.02
Add to Cart
25

Clamp

by Whirlpool
Part Number AP2996276
MFG Part Number 341029

Our Price
$1.93
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
26

Screw, 8-32 X 7/8

by Whirlpool
Part Number AP3085861
MFG Part Number 3393909

Our Price
$3.39
Add to Cart
27

Mounting Bracket

by Whirlpool
Part Number AP2973832
MFG Part Number 694298

Our Price
$35.73
Add to Cart
28

Screw

by Whirlpool
Part Number AP3098821
MFG Part Number 356357

  • Not available
30

Coil Assembly (main)

by Whirlpool
Part Number AP2996105
MFG Part Number 348376

  • Not available
31
Coil-Valve

Coil-Valve

by Whirlpool
Part Number AP3094089
MFG Part Number 279058

Our Price
$52.32
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
32

Coil Assembly (assist)

by Whirlpool
Part Number AP2996107
MFG Part Number 348374

  • Not available
33

Terminal Receptacle (2-Way)

by Whirlpool
Part Number AP3130558
MFG Part Number 717252

Our Price
$3.39
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
33A

Lp Gas Con

by Whirlpool
Part Number AP5305907
MFG Part Number W10402145

  • Not available
33B

Conversion Kit Type Natural to Type Manufacture

by Whirlpool
Part Number AP3067857
MFG Part Number 279243

  • Not available

Instructions, Installation

by Whirlpool
Part Number AP3067282
MFG Part Number 688644

  • Not available

Guide, Use & Care

by Whirlpool
Part Number AP3067564
MFG Part Number 691273

  • Not available

Guide, Dryer

by Whirlpool
Part Number AP3067628
MFG Part Number 693849

  • Not available

Blend, Thinner (1 Ga.)

by Whirlpool
Part Number AP3071224
MFG Part Number 799351

  • Not available

List, Service Parts

by Whirlpool
Part Number AP3082077
MFG Part Number 693354

  • Not available
Appliance Spray Paint

Appliance Spray Paint

by Whirlpool
Part Number AP3131372
MFG Part Number 350938

Our Price
$19.12
Add to Cart
Appliance Touchup Paint

Appliance Touchup Paint

by Whirlpool
Part Number AP3134037
MFG Part Number 72017

Our Price
$3.60
Add to Cart

Primer (white)

by Whirlpool
Part Number AP3134048
MFG Part Number 350941

  • Not available
Appliance Spray Paint

Appliance Spray Paint

by Whirlpool
Part Number AP3134813
MFG Part Number 350930

Our Price
$8.50
Add to Cart
Appliance Touch Up Paint

Appliance Touch Up Paint

by Whirlpool
Part Number AP3135053
MFG Part Number 799344

Our Price
$73.26
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
