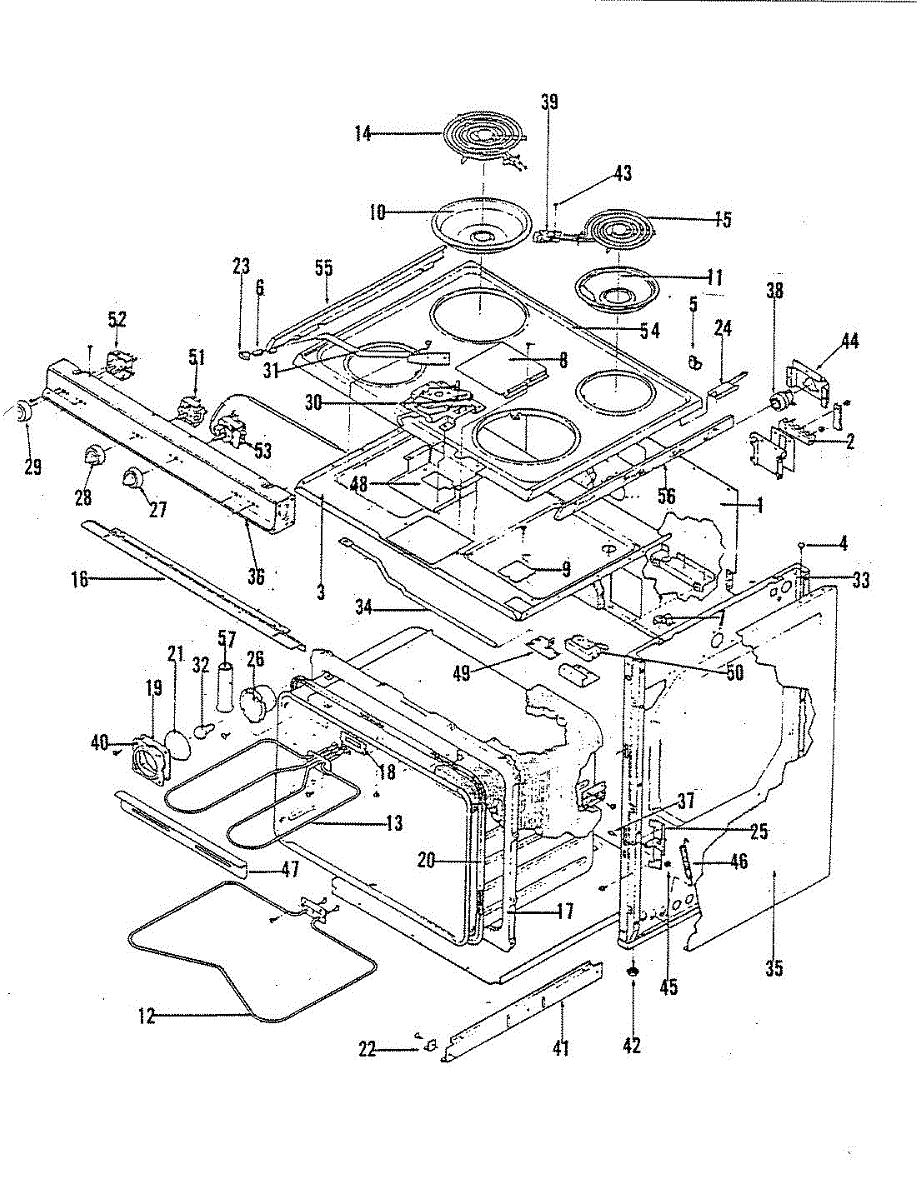

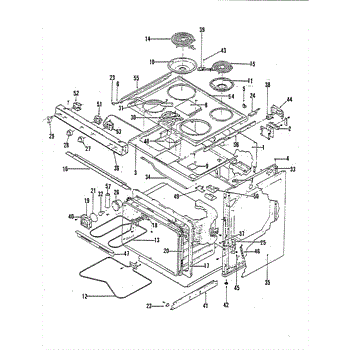

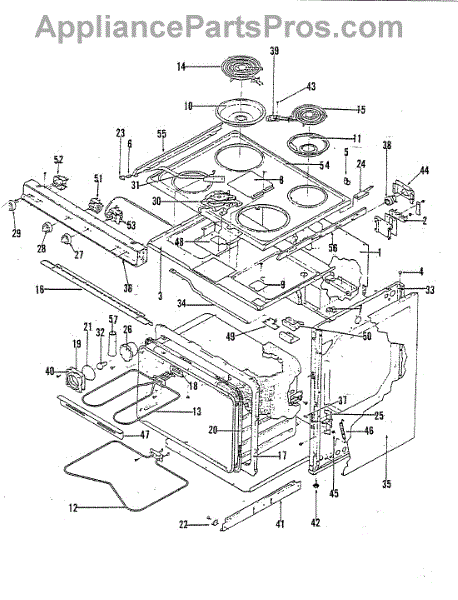

Body Parts for Magic Chef S28FS-7CXWV8

Start New Search

Range-S/c Mwave Ele

Location on Diagram Part Description Price & Availability
1A

Block, Disconnect

by Maytag
Part Number AP378847
MFG Part Number 7401P006-60

  • Not available
1C

Block, Disconnect (male)

by Whirlpool
Part Number AP4092831
MFG Part Number 74002230

  • Not available
2
Terminal Block

Terminal Block

by Whirlpool
Part Number AP4507762
MFG Part Number W10245259

Our Price
$15.81
Add to Cart
3

Bottom, Burner Box

by Maytag
Part Number AP296454
MFG Part Number 4011F198-80

  • Not available
3A

Bottom, Burner Box

by Maytag
Part Number AP296454
MFG Part Number 4011F198-80

  • Not available
3B

Bottom, Burner Box

by Maytag
Part Number AP296454
MFG Part Number 4011F198-80

  • Not available
3D

Bracket, Burner Box

by Maytag
Part Number AP293464
MFG Part Number 3801F093-45

  • Not available
3F

Spacer-Ma

by Whirlpool
Part Number AP4092090
MFG Part Number 74001428

Our Price
$3.39
Add to Cart
3G

Spacer, Main Top

by Maytag
Part Number AP390911
MFG Part Number 8003P011-60

  • Not available
3H
Bracket

Bracket

by Whirlpool
Part Number AP4395315
MFG Part Number 3801F656-51

Our Price
$3.22
Add to Cart
3I
Screw

Screw

by Whirlpool
Part Number AP4090766
MFG Part Number 7101P352-60

Our Price
$1.93
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
4

Rivet

by Maytag
Part Number AP369645
MFG Part Number 7107P017-60

  • Not available
4B

Clamp, Wire

by Whirlpool
Part Number AP4090965
MFG Part Number 7111P020-60

Our Price
$3.66
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
6
Clip, Latch Lever

Clip, Latch Lever

by Whirlpool
Part Number AP4090220
MFG Part Number 7112P112-60

Our Price
$1.89
Add to Cart
7

Clip, Top Retainer

by Whirlpool
Part Number AP4090218
MFG Part Number 7112P073-60

  • Not available
7A
Clip-Ther

Clip-Ther

by Whirlpool
Part Number AP4090966
MFG Part Number 7112P004-60

Our Price
$1.93
Add to Cart
7C
Knob-Cloc

Knob-Cloc

by Whirlpool
Part Number AP4105383
MFG Part Number 7711P466-60

Our Price
$13.13
Add to Cart
8

Cover, Catch Assembly

by Maytag
Part Number AP295767
MFG Part Number 4005F137-80

  • Not available
9

Trim-Front

by Whirlpool
Part Number AP2961897
MFG Part Number 790347

  • Not available
12
Element, Bake

Element, Bake

by Whirlpool
Part Number AP4283557
MFG Part Number Y04000041

Our Price
$39.02
Add to Cart
12A
Element, Bake

Element, Bake

by Whirlpool
Part Number AP4283557
MFG Part Number Y04000041

Our Price
$39.02
Add to Cart
13
Element, Broil

Element, Broil

by Whirlpool
Part Number AP4283351
MFG Part Number Y04000048

Our Price
$38.36
Add to Cart
13A
Element, Broil

Element, Broil

by Whirlpool
Part Number AP4283351
MFG Part Number Y04000048

Our Price
$38.36
Add to Cart
15
Elmnt-Surface

Elmnt-Surface

by Whirlpool
Part Number AP3133801
MFG Part Number 3147131

Our Price
$60.65
Add to Cart
15A

Element Large

by Maytag
Part Number AP184253
MFG Part Number 04000001

  • Not available
15B

Fan Motor

by Maytag
Part Number AP379839
MFG Part Number 7427P007-60

  • Not available
16

Frame, Burner Box Front

by Maytag
Part Number AP296515
MFG Part Number 4012F013

  • Not available
18
Gasket, Element

Gasket, Element

by Whirlpool
Part Number AP4091070
MFG Part Number 7201P003-60

Our Price
$3.29
Add to Cart
18A
Gasket-Ho

Gasket-Ho

by Whirlpool
Part Number AP4090506
MFG Part Number 7201P014-60

  • Not available
19
Gasket-La

Gasket-La

by Whirlpool
Part Number AP4090482
MFG Part Number 7201P015-60

Our Price
$3.68
Add to Cart
20
Gasket, Door

Gasket, Door

by Whirlpool
Part Number AP4090509
MFG Part Number 7201P036-60

Our Price
$53.84
Add to Cart
20A

Glass-Clo

by Whirlpool
Part Number AP4105948
MFG Part Number 7902P027-60

  • Not available
21

Glass-Lam

by Whirlpool
Part Number AP4105951
MFG Part Number 7902P057-60

  • Not available
22

Glide

by Maytag
Part Number AP391174
MFG Part Number 8016P005-60

  • Not available
23
Handle, Dr Latch

Handle, Dr Latch

by Whirlpool
Part Number AP4092532
MFG Part Number 74001719

  • Not available
24
Spacer-Hi

Spacer-Hi

by Whirlpool
Part Number AP4106980
MFG Part Number 8010P069-60

Our Price
$4.24
Add to Cart
25
Hinge Assembly Left

Hinge Assembly Left

by Whirlpool
Part Number AP4044690
MFG Part Number 3418A029-34

Our Price
$28.57
Add to Cart
25A
Hinge Assembly Right

Hinge Assembly Right

by Whirlpool
Part Number AP4044451
MFG Part Number 3418A030-34

  • Not available
26

Housing

by Maytag
Part Number AP295420
MFG Part Number 4001F020-15

  • Not available
26A

Housing, Lamp

by Maytag
Part Number AP295421
MFG Part Number 4001F020-19

  • Not available
26C
Insert

Insert

by Whirlpool
Part Number AP4394934
MFG Part Number 3413F018-19

Our Price
$28.00
Add to Cart
27
Knob Kit-2

Knob Kit-2

by Whirlpool
Part Number AP4012627
MFG Part Number 12500063

  • Not available
27A

Knob-Ther

by Whirlpool
Part Number AP4105067
MFG Part Number 7735P017-60

  • Not available
28
Knob Kit-2

Knob Kit-2

by Whirlpool
Part Number AP4012627
MFG Part Number 12500063

  • Not available
28A

Knob-Sele

by Whirlpool
Part Number AP4105664
MFG Part Number 7739P018-60

  • Not available
29
Knob Kit-2

Knob Kit-2

by Whirlpool
Part Number AP4012627
MFG Part Number 12500063

  • Not available
29A
Knob-Surf

Knob-Surf

by Whirlpool
Part Number AP4105658
MFG Part Number 7737P015-60

  • Not available
29C

Lamp Kit (indicator)

by Maytag
Part Number AP210188
MFG Part Number 1430268

  • Not available
29D
Thermostat

Thermostat

by Whirlpool
Part Number AP4101612
MFG Part Number 7404P017-60

  • Not available
29E

Lens, Signal Lamp

by Whirlpool
Part Number AP4104787
MFG Part Number 7730P001-60

  • Not available
30
Catch Assy

Catch Assy

by Whirlpool
Part Number AP4106778
MFG Part Number 8002P020-60

  • Not available
30A
Catch Assy

Catch Assy

by Whirlpool
Part Number AP4106778
MFG Part Number 8002P020-60

  • Not available
31

Lever-Doo

by Whirlpool
Part Number AP4107113
MFG Part Number 8009P003-60

  • Not available
31A

Lever-Doo

by Whirlpool
Part Number AP4107115
MFG Part Number 8009P010-60

  • Not available
31B

Lever, Door Lock

by Whirlpool
Part Number AP4106947
MFG Part Number 8009P019-60

  • Not available
32
Light Bulb

Light Bulb

by Whirlpool
Part Number AP3607217
MFG Part Number 8009

Our Price
$1.49
Add to Cart
32A

Light-Ind

by Whirlpool
Part Number AP4263379
MFG Part Number W10127320

  • Not available
32B

Light-Ind

by Whirlpool
Part Number AP4263379
MFG Part Number W10127320

  • Not available
32C

Lens, Signal Lamp

by Whirlpool
Part Number AP4104787
MFG Part Number 7730P001-60

  • Not available
32D
Lens, Indicator Light

Lens, Indicator Light

by Whirlpool
Part Number AP4104620
MFG Part Number 7730P012-60

Our Price
$4.23
Add to Cart
33
Lining, Inner Side

Lining, Inner Side

by Maytag
Part Number AP296214
MFG Part Number 4009W078-80

  • Not available
33A
Lining, Inner Side

Lining, Inner Side

by Maytag
Part Number AP296214
MFG Part Number 4009W078-80

  • Not available
33B
Lining, Inner Side

Lining, Inner Side

by Maytag
Part Number AP296214
MFG Part Number 4009W078-80

  • Not available
33C
Lining, Inner Side

Lining, Inner Side

by Maytag
Part Number AP296214
MFG Part Number 4009W078-80

  • Not available
34

Link Lock Switch

by Whirlpool
Part Number AP4105569
MFG Part Number 7807P004-60

  • Not available
34A

Link, Door Lock

by Maytag
Part Number AP387697
MFG Part Number 7807P012-60

  • Not available
34B
Broil Pan Set

Broil Pan Set

by Whirlpool
Part Number AP3837379
MFG Part Number 4396923

Our Price
$13.16
Add to Cart
34C
Pan-Brolr

Pan-Brolr

by Whirlpool
Part Number AP4394935
MFG Part Number 3401F075-19

Our Price
$24.40
Add to Cart
35

Side Panel

by Maytag
Part Number AP263822
MFG Part Number 2618F073-74

  • Not available
35A

Panel

by Maytag
Part Number AP263821
MFG Part Number 2618F073-71

  • Not available
35B

Panel

by Maytag
Part Number AP263820
MFG Part Number 2618F073-70

  • Not available
35D

Panel

by Maytag
Part Number AP263820
MFG Part Number 2618F073-70

  • Not available
35E

Panel

by Maytag
Part Number AP263821
MFG Part Number 2618F073-71

  • Not available
35F

Panel-Sid

by Whirlpool
Part Number AP4034680
MFG Part Number 2618F073-74

  • Not available
36

Trim

by Maytag
Part Number AP386327
MFG Part Number 7722P044-60

  • Not available
36A

Panel, Upper Front

by Maytag
Part Number AP386272
MFG Part Number 7722A092-60

  • Not available
37
Pin-Hinge

Pin-Hinge

by Whirlpool
Part Number AP4090977
MFG Part Number 7113P002-60

Our Price
$3.59
Add to Cart
37B

Receptacle, Fuse

by Whirlpool
Part Number AP4101749
MFG Part Number 7408P038-60

  • Not available
37C

Receptacle, Fuse

by Whirlpool
Part Number AP4101749
MFG Part Number 7408P038-60

  • Not available
38

Receptacle

by Whirlpool
Part Number AP4101936
MFG Part Number 7408P035-60

Our Price
$3.32
Add to Cart
39
Ceramic Terminal Block Kit

Ceramic Terminal Block Kit

by Whirlpool
Part Number AP4009015
MFG Part Number 12001676

Our Price
$10.61
Add to Cart
40A
Trim Ring, 6" Blk

Trim Ring, 6" Blk

by Whirlpool
Part Number AP4282703
MFG Part Number Y04000004

Our Price
$10.74
Add to Cart
40B

Trim Ring, 8" Blk

by Whirlpool
Part Number AP4283551
MFG Part Number Y04000005

  • Not available
41

Runner-Ou

by Whirlpool
Part Number AP4044857
MFG Part Number 3406F027-51

  • Not available
41A

Runner-Ou

by Whirlpool
Part Number AP4044857
MFG Part Number 3406F027-51

  • Not available
41B

Screw, Broil Shield

by Maytag
Part Number AP369820
MFG Part Number 7118P001-60

  • Not available
42
Leg-Level

Leg-Level

by Whirlpool
Part Number AP4092075
MFG Part Number 74001311

Our Price
$5.58
Add to Cart
42A
Screw

Screw

by Whirlpool
Part Number AP4398646
MFG Part Number 74004005

Our Price
$1.93
Add to Cart
43A

Shield, Broil

by Maytag
Part Number AP291109
MFG Part Number 3604F092-45

  • Not available
43B

Cover, Access

by Maytag
Part Number AP295888
MFG Part Number 4005F288-51

  • Not available
45
Lock Ring

Lock Ring

by Whirlpool
Part Number AP4025871
MFG Part Number 211790

Our Price
$3.78
Add to Cart
46
Spring, Door

Spring, Door

by Whirlpool
Part Number AP4105755
MFG Part Number 7803P058-60

Our Price
$5.46
Add to Cart
47

Support, Broil Element

by Maytag
Part Number AP293850
MFG Part Number 3807F176-19

  • Not available
48

Support, Latch

by Maytag
Part Number AP293853
MFG Part Number 3807F188-45

  • Not available
49

Support, Lock Switch

by Maytag
Part Number AP293858
MFG Part Number 3807F193-45

  • Not available
49A

Support, Lock Switch

by Maytag
Part Number AP294038
MFG Part Number 3807F434-45

  • Not available
49C
Spacer-Hi

Spacer-Hi

by Whirlpool
Part Number AP4106980
MFG Part Number 8010P069-60

Our Price
$4.24
Add to Cart
50

Switch-Do

by Whirlpool
Part Number AP4101230
MFG Part Number 7403P045-60

Our Price
$27.41
Add to Cart
50A

Switch, Rocker

by Whirlpool
Part Number AP4101233
MFG Part Number 7403P067-60

Our Price
$20.99
Add to Cart
51
Switch-Se

Switch-Se

by Whirlpool
Part Number AP4101228
MFG Part Number 7403P037-60

  • Not available
52
Switch, Inf.

Switch, Inf.

by Whirlpool
Part Number AP4101859
MFG Part Number 7403P181-60

Our Price
$32.04
Add to Cart
52A
Switch, Inf.

Switch, Inf.

by Whirlpool
Part Number AP4101859
MFG Part Number 7403P181-60

Our Price
$32.04
Add to Cart
53

Thermostat

by Whirlpool
Part Number AP4261855
MFG Part Number W10125457

Our Price
$131.20
Add to Cart
54
Top, Main (blk)

Top, Main (blk)

by Maytag
Part Number AP373393
MFG Part Number 74001452

  • Not available
54A

Main Top Brushed Chro

by Maytag
Part Number AP3499922
MFG Part Number 2002W075-30

  • Not available
54B

Top Assembly

by Whirlpool
Part Number AP4022398
MFG Part Number 2002W075-81

  • Not available
54C

Top Main

by Whirlpool
Part Number AP4023229
MFG Part Number 2002W075-84

  • Not available
55B

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
55C

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
56

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
56A

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
56B

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
56C

Trim Kit

by Maytag
Part Number AP205845
MFG Part Number 12400007

  • Not available
57

Tube, Oven Vent

by Maytag
Part Number AP391260
MFG Part Number 8026P005-60

  • Not available
57A

Tube, Oven Vent

by Maytag
Part Number AP391264
MFG Part Number 8026P009-60

  • Not available


We are Safe, Secure, Dependable and Trusted
  • BizRate.com Customer Certified Site - Click to Verify
