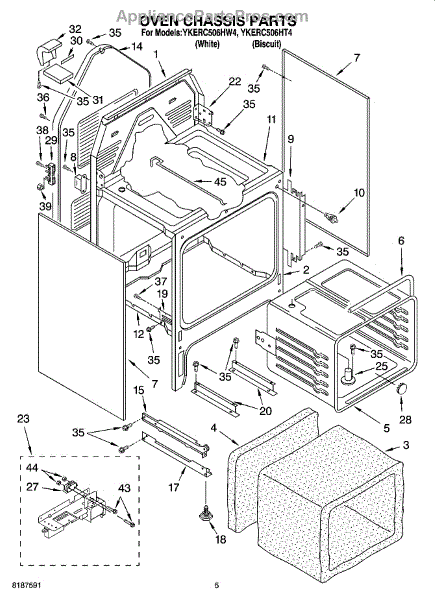

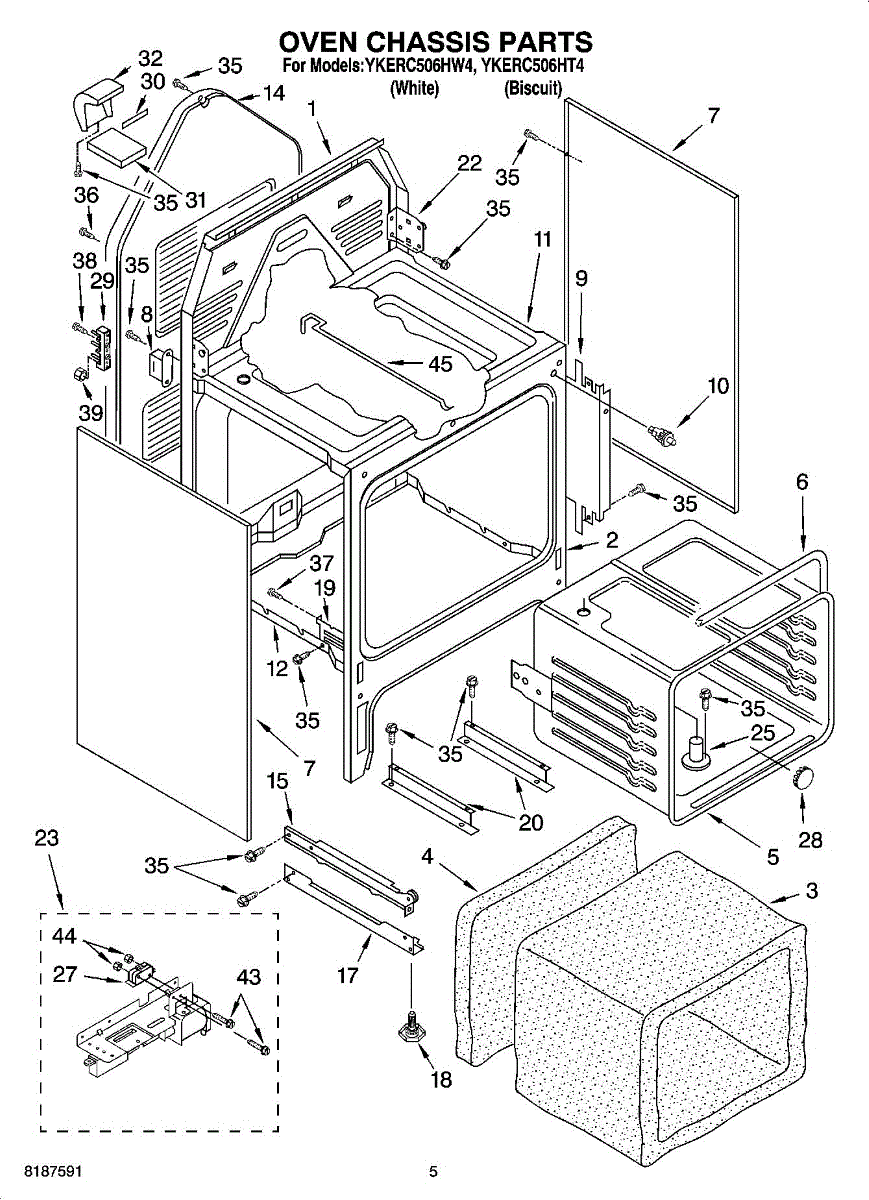

Oven Chassis Parts for Whirlpool YKERC506HT4

Start New Search

30" Electric Range Ceran Cooktop Convection Oven

Location on Diagram Part Description Price & Availability
1

Cover-Rear

by Whirlpool
Part Number AP3138605
MFG Part Number 9782399

  • Not available
2

Front Chassis

by Whirlpool
Part Number AP3131454
MFG Part Number 9750514GM

  • Not available
3

Insulation, Rear

by Whirlpool
Part Number AP3008575
MFG Part Number 9754000

  • Not available
4

Back Insulation

by Whirlpool
Part Number AP3008851
MFG Part Number 9754011

  • Not available
5

Oven Liner

by Whirlpool
Part Number AP2995203
MFG Part Number 9781282GM

  • Not available
6
Oven Door Gasket

Oven Door Gasket

by Whirlpool
Part Number AP3133059
MFG Part Number 9755179

Our Price
$69.22
Add to Cart
7

Oven Side Panel (white)

by Whirlpool
Part Number AP3873328
MFG Part Number 8186386

Our Price
$29.98
Add to Cart
7A

Panel-Cbnt

by Whirlpool
Part Number AP3873531
MFG Part Number 8186388

Our Price
$61.88
Add to Cart
8

Ballast

by Whirlpool
Part Number AP2995204
MFG Part Number 9780881

  • Not available
9

Insulation Shield

by Whirlpool
Part Number AP2926620
MFG Part Number 9780664

  • Not available
10
Door Switch

Door Switch

by Whirlpool
Part Number AP3008355
MFG Part Number 9781580

Our Price
$14.68
Add to Cart
11

Burner Box

by Whirlpool
Part Number AP2926622
MFG Part Number 9750478

  • Not available
12

Retainer

by Whirlpool
Part Number AP2926623
MFG Part Number 9750142

  • Not available
14

Panel, Rear

by Whirlpool
Part Number AP2995046
MFG Part Number 9750150

  • Not available
15

Drawer Rail, Left Side

by Whirlpool
Part Number AP3008595
MFG Part Number 9750223

  • Not available
15A
Drawer Rail, Right Side

Drawer Rail, Right Side

by Whirlpool
Part Number AP3132829
MFG Part Number 9750224

Our Price
$22.27
Add to Cart
17

Bottom Rail

by Whirlpool
Part Number AP2926625
MFG Part Number 9750147

  • Not available
18
Leveling Leg

Leveling Leg

by Whirlpool
Part Number AP3967935
MFG Part Number W10058460

Our Price
$3.89
Add to Cart
19
Hinge Receiver

Hinge Receiver

by Whirlpool
Part Number AP3083979
MFG Part Number 9782005

  • Not available
20

Support Rail Pan

by Whirlpool
Part Number AP3008602
MFG Part Number 9781904

  • Not available
22

Hinge, Cktp.-Left

by Whirlpool
Part Number AP2926629
MFG Part Number 9750258

  • Not available
22A

Hinge, Cktp.-Right

by Whirlpool
Part Number AP3054798
MFG Part Number 9750416

  • Not available
23

Oven Lock Assembly

by Whirlpool
Part Number AP4956668
MFG Part Number 9782257

  • Not available
25

Vent, Tube

by Whirlpool
Part Number AP3178812
MFG Part Number 9782380

  • Not available
27

Switch, Interlock

by Whirlpool
Part Number AP4958346
MFG Part Number 9782117

  • Not available
28

Plug Button (13.0 Mm)

by Whirlpool
Part Number AP2995385
MFG Part Number 9780578

  • Not available
29
Terminal Block

Terminal Block

by Whirlpool
Part Number AP3841238
MFG Part Number 8203546

Our Price
$12.13
Add to Cart
30

Gasket

by Whirlpool
Part Number AP2995712
MFG Part Number 9750767

  • Not available
31

Cover, Vent

by Whirlpool
Part Number AP2995206
MFG Part Number 9750393

  • Not available
32

Cover, Back

by Whirlpool
Part Number AP3008387
MFG Part Number 9750394

  • Not available
35
Screw

Screw

by Whirlpool
Part Number AP3039697
MFG Part Number 4159387

Our Price
$1.93
Add to Cart
36

Screw

by Whirlpool
Part Number AP3054730
MFG Part Number 3179117

  • Not available
37

Screw

by Whirlpool
Part Number AP3041716
MFG Part Number 4159388

  • Not available
38
Screw

Screw

by Whirlpool
Part Number AP4043568
MFG Part Number 33002973

Our Price
$4.11
Add to Cart
39
Hex Nut

Hex Nut

by Whirlpool
Part Number AP3085249
MFG Part Number 112432

Our Price
$1.90
Add to Cart
43

Screw

by Whirlpool
Part Number AP3066749
MFG Part Number 9750887

  • Not available
44

Nut, Vent Side

by Whirlpool
Part Number AP3071070
MFG Part Number 9750888

  • Not available
45

Lock Rod

by Whirlpool
Part Number AP2926672
MFG Part Number 9750523

  • Not available
