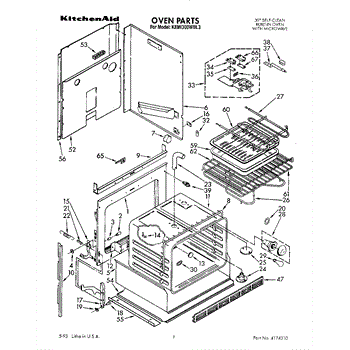

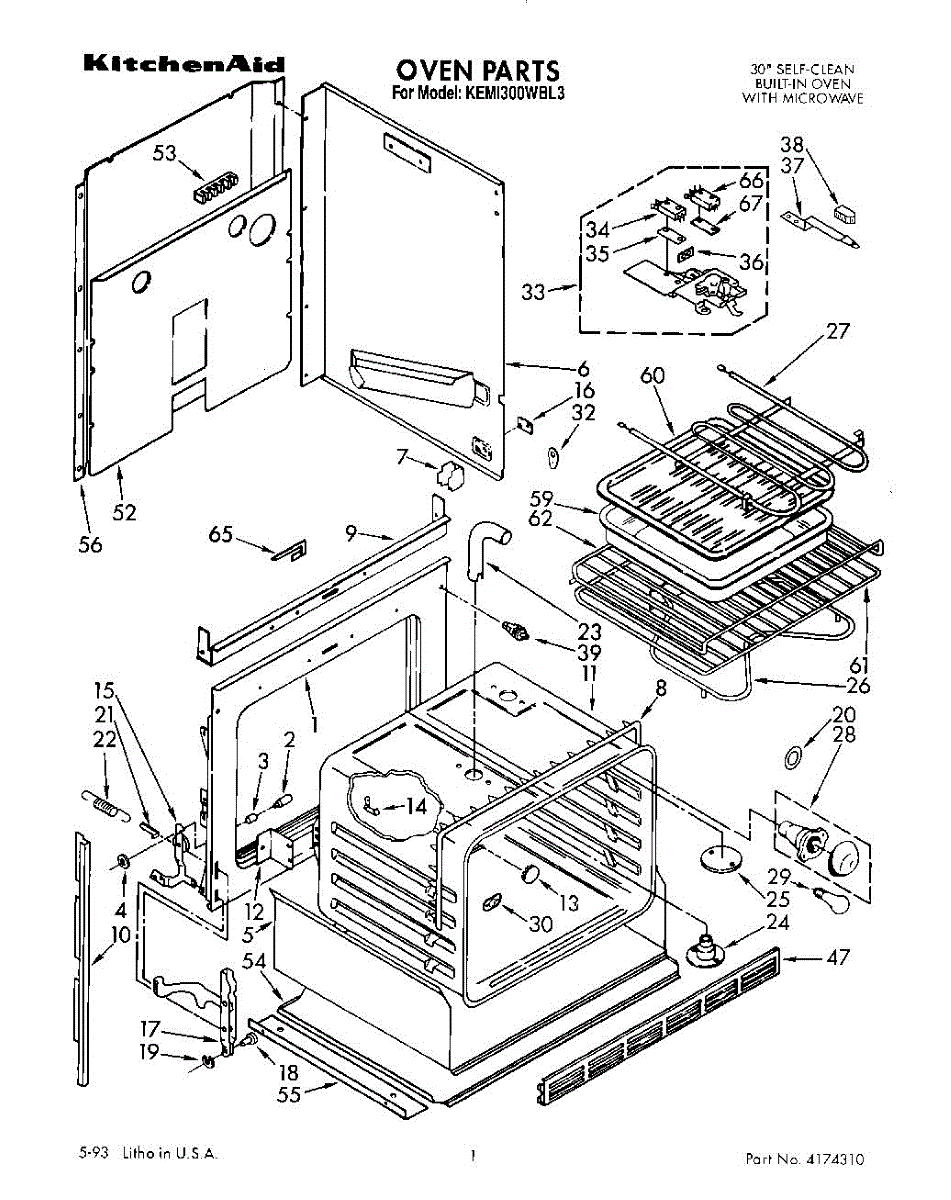

Oven Parts for Whirlpool KEMI300WBL3

Start New Search

30" Built-in Combination Oven

Location on Diagram Part Description Price & Availability
1

Frame, Front

by Whirlpool
Part Number AP2928060
MFG Part Number 3176705

  • Not available
2
Pin, Hinge

Pin, Hinge

by Whirlpool
Part Number AP2963356
MFG Part Number 307985

  • Not available
3

Snubber, Door

by Whirlpool
Part Number AP3028120
MFG Part Number 309111

  • Not available
4

Nut

by Whirlpool
Part Number AP3021635
MFG Part Number 309983

  • Not available
5

Insulation Tray

by Whirlpool
Part Number AP2926939
MFG Part Number 3185944

  • Not available
6

Side Wrapper Right

by Whirlpool
Part Number AP3029854
MFG Part Number 3185954

  • Not available
6A

Side Wrapper Left

by Whirlpool
Part Number AP3055059
MFG Part Number 3187352

  • Not available
6B
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
7

Support, Side Wrapper

by Whirlpool
Part Number AP2923725
MFG Part Number 311774

  • Not available
7A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
8

Gasket-Wind

by Whirlpool
Part Number AP2926177
MFG Part Number 3185197

  • Not available
9

Baffle, Top Insulation

by Whirlpool
Part Number AP2926075
MFG Part Number 3183796

  • Not available
9A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
10

Trim-End

by Whirlpool
Part Number AP3074751
MFG Part Number 310685

  • Not available
10A

Side Trim Right Screw,

by Whirlpool
Part Number AP3075277
MFG Part Number 310689

  • Not available
10B
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
11

Oven, 30``

by Whirlpool
Part Number AP3029876
MFG Part Number 3182032

  • Not available
11A

Screw, (sides)

by Whirlpool
Part Number AP3076877
MFG Part Number 311056

  • Not available
11B

Screw 8PK

by Whirlpool
Part Number AP4879415
MFG Part Number STD511005

  • Not available
12

Screw

by Whirlpool
Part Number AP3077663
MFG Part Number 310713

  • Not available
13

Button, Plug (large)

by Whirlpool
Part Number AP3030003
MFG Part Number 3182814

  • Not available
14
Clip, Thermostat Bulb

Clip, Thermostat Bulb

by Whirlpool
Part Number AP3077013
MFG Part Number 313382

Our Price
$1.93
Add to Cart
15
Hinge, Door Right

Hinge, Door Right

by Whirlpool
Part Number AP3031389
MFG Part Number 3185662

  • Not available
15A

Hinge, Door Lh.

by Whirlpool
Part Number AP3078106
MFG Part Number 3185663

  • Not available
16

Plate (side Panel)

by Whirlpool
Part Number AP3132240
MFG Part Number 310659

  • Not available
16A
Screw

Screw

by Whirlpool
Part Number AP3081947
MFG Part Number 308544

Our Price
$4.28
Add to Cart
17
Hinge, Upper

Hinge, Upper

by Whirlpool
Part Number AP2927013
MFG Part Number 3185664

Our Price
$22.13
Add to Cart
18
Hinge Pin

Hinge Pin

by Whirlpool
Part Number AP3023166
MFG Part Number 307986

Our Price
$3.87
Add to Cart
19
Clip Ring

Clip Ring

by Whirlpool
Part Number AP3125015
MFG Part Number 98392

Our Price
$4.12
Add to Cart
20
Light Lens Gasket

Light Lens Gasket

by Whirlpool
Part Number AP3131460
MFG Part Number 3184533

Our Price
$3.89
Add to Cart
21
Anchor Spg

Anchor Spg

by Whirlpool
Part Number AP3021464
MFG Part Number 308125

Our Price
$3.89
Add to Cart
22
Spring

Spring

by Whirlpool
Part Number AP3023196
MFG Part Number 308126

Our Price
$19.48
Add to Cart
23

Tube, Vent

by Whirlpool
Part Number AP3021824
MFG Part Number 312697

  • Not available
24
Eliminator, Smoke

Eliminator, Smoke

by Whirlpool
Part Number AP2928580
MFG Part Number 3186684

  • Not available
24A
Screw

Screw

by Whirlpool
Part Number AP3127552
MFG Part Number 90767

Our Price
$1.93
Add to Cart
24B
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
25

Cover, Rear

by Whirlpool
Part Number AP3025471
MFG Part Number 310662

  • Not available
25A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
26
Oven Bake Element

Oven Bake Element

by Whirlpool
Part Number AP3075035
MFG Part Number 308180

Our Price
$31.95
Add to Cart
26A
Screw

Screw

by Whirlpool
Part Number AP3174145
MFG Part Number 486146

Our Price
$3.38
Add to Cart
27
Broil Element

Broil Element

by Whirlpool
Part Number AP3077189
MFG Part Number 660579

Our Price
$39.95
Add to Cart
28

Sockt-Lite

by Whirlpool
Part Number AP5644031
MFG Part Number W10454648

Our Price
$19.68
Add to Cart
28A

Screw, 10-12 X 5/8

by Whirlpool
Part Number AP3078737
MFG Part Number 308043

  • Not available
29
Light Bulb

Light Bulb

by Whirlpool
Part Number AP3607217
MFG Part Number 8009

Our Price
$1.49
Add to Cart
30

Cover, Plate

by Whirlpool
Part Number AP3031446
MFG Part Number 3184208

  • Not available
32

Cover Plate

by Whirlpool
Part Number AP3029878
MFG Part Number 3183005

  • Not available
32A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
33
Latch-Door

Latch-Door

by Whirlpool
Part Number AP3119494
MFG Part Number 814262

  • Not available
33A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
33B

Screw, (sides)

by Whirlpool
Part Number AP3076877
MFG Part Number 311056

  • Not available
34
Switch

Switch

by Whirlpool
Part Number AP2926950
MFG Part Number 3178672

Our Price
$40.81
Add to Cart
34A

Screw

by Whirlpool
Part Number AP2997609
MFG Part Number 777460

  • Not available
35

Insulator, Switch

by Whirlpool
Part Number AP2923752
MFG Part Number 309245

  • Not available
36

Sheild, Latch Terminal

by Whirlpool
Part Number AP3028846
MFG Part Number 313035

  • Not available
36A

Screw

by Whirlpool
Part Number AP3076697
MFG Part Number 309258

  • Not available
37

Handle-Latch

by Whirlpool
Part Number AP3132242
MFG Part Number 310825

  • Not available
37A

Screw,

by Whirlpool
Part Number AP3077551
MFG Part Number 308422

  • Not available
38
Knob, Latch

Knob, Latch

by Whirlpool
Part Number AP2926193
MFG Part Number 3184039

  • Not available
38A

Screw 8 X 1/4

by Whirlpool
Part Number AP3078215
MFG Part Number 3183294

  • Not available
39
Light Switch

Light Switch

by Whirlpool
Part Number AP3035833
MFG Part Number 310345

Our Price
$23.87
Add to Cart
47

Grill, Bottom (black)

by Whirlpool
Part Number AP3029959
MFG Part Number 3150349

  • Not available
47A

Screw, Black 8-15 X 1/2

by Whirlpool
Part Number AP3078707
MFG Part Number 309029

  • Not available
52

Back Panel

by Whirlpool
Part Number AP3132243
MFG Part Number 3182052

  • Not available
52A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
53
Terminal Block

Terminal Block

by Whirlpool
Part Number AP3841238
MFG Part Number 8203546

Our Price
$12.13
Add to Cart
53A

Screw NO.8 X 1/4

by Whirlpool
Part Number AP3077100
MFG Part Number 3147001

  • Not available
53B
Hex Nut

Hex Nut

by Whirlpool
Part Number AP3085249
MFG Part Number 112432

Our Price
$1.90
Add to Cart
53C

Screw, 10-12 X 5/8

by Whirlpool
Part Number AP3078737
MFG Part Number 308043

  • Not available
54

Top & Bottom Cover

by Whirlpool
Part Number AP3031510
MFG Part Number 3185945

  • Not available
55

Bracket Angle

by Whirlpool
Part Number AP3025648
MFG Part Number 311592

  • Not available
55A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
56
Cover

Cover

by Whirlpool
Part Number AP2926876
MFG Part Number 3185960

  • Not available
56A
Screw

Screw

by Whirlpool
Part Number AP3039491
MFG Part Number 488729

Our Price
$1.82
Add to Cart
59
Broil Pan Set

Broil Pan Set

by Whirlpool
Part Number AP3837379
MFG Part Number 4396923

Our Price
$12.82
Add to Cart
60
Broil Pan Set

Broil Pan Set

by Whirlpool
Part Number AP3837379
MFG Part Number 4396923

Our Price
$12.82
Add to Cart
61
Oven Rack

Oven Rack

by Whirlpool
Part Number AP3031505
MFG Part Number 3185641

Our Price
$40.08
Add to Cart
62
Oven Rack

Oven Rack

by Whirlpool
Part Number AP3055183
MFG Part Number 3185640

  • Not available
65

Shield-Trm Ra

by Whirlpool
Part Number AP3025546
MFG Part Number 3149142

  • Not available
65A

Screw

by Whirlpool
Part Number AP3078857
MFG Part Number 595135

Our Price
$12.35
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
66

Switch

by Whirlpool
Part Number AP3127799
MFG Part Number 3148669

  • Not available
67

Insulator 10-32 X 1/2

by Whirlpool
Part Number AP3026198
MFG Part Number 3147864

  • Not available
67A
Screw,\ 10A\ X\ 1/2\ (black)

Screw,\ 10A\ X\ 1/2\ (black)

by Whirlpool
Part Number AP3081683
MFG Part Number 307748

  • Not available

Insulation, Rear

by Whirlpool
Part Number AP3008575
MFG Part Number 9754000

  • Not available

Tech Sheet

by Whirlpool
Part Number AP3053962
MFG Part Number LIT3149135

  • Not available

Use & Care Guide (microwave)

by Whirlpool
Part Number AP3053965
MFG Part Number LIT3147438

  • Not available

Installation, Instructions

by Whirlpool
Part Number AP3054531
MFG Part Number LIT3181679

  • Not available

Use & Care Guide (oven)

by Whirlpool
Part Number AP3054879
MFG Part Number LIT3150702

  • Not available

Repair Parts List

by Whirlpool
Part Number AP3055002
MFG Part Number LIT4174310

  • Not available

Insulation, Back

by Whirlpool
Part Number AP3076326
MFG Part Number 310435

  • Not available

Insulation

by Whirlpool
Part Number AP3076723
MFG Part Number 3149328

  • Not available
Silicone Adhesive, White

Silicone Adhesive, White

by Whirlpool
Part Number AP3079907
MFG Part Number 675652

Our Price
$10.49
Add to Cart

Hardware

by Whirlpool
Part Number AP3119483
MFG Part Number 814168

  • Not available

Cookbook

by Whirlpool
Part Number AP3127242
MFG Part Number LIT3147005

  • Not available

Label, Guide

by Whirlpool
Part Number AP3127244
MFG Part Number LIT3147571

  • Not available

Label, Guide

by Whirlpool
Part Number AP3127245
MFG Part Number LIT3147577

  • Not available

Cookbook

by Whirlpool
Part Number AP3127303
MFG Part Number LIT3149670

  • Not available


We are Safe, Secure, Dependable and Trusted
  • BizRate.com Customer Certified Site - Click to Verify
