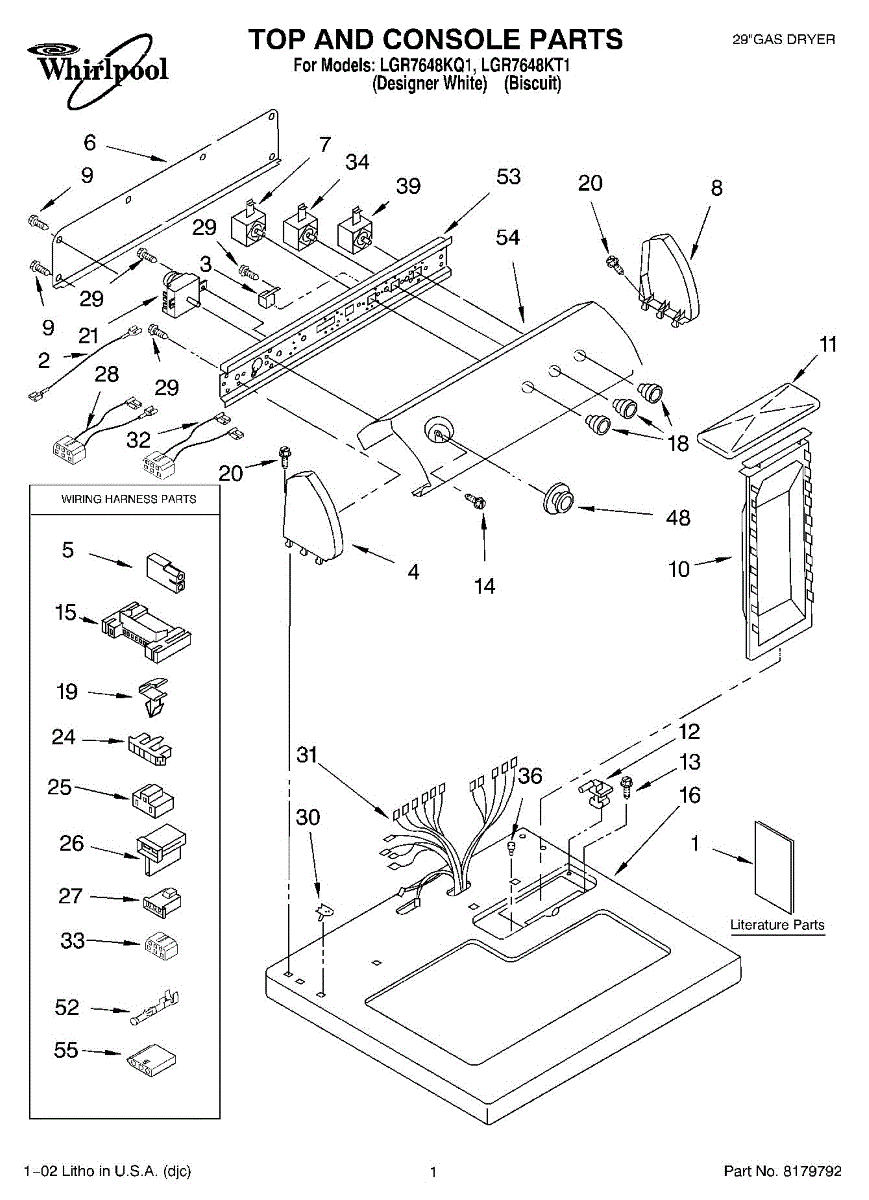

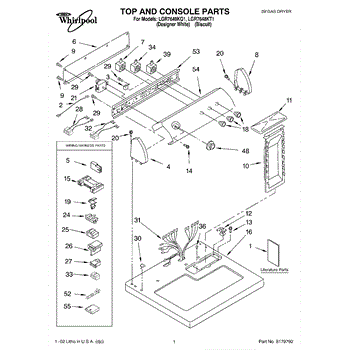

Top and Console / Literature Parts for Whirlpool LGR7648KQ1

Start New Search

Residential Dryer

Location on Diagram Part Description Price & Availability
1
  • Not available
1A
  • Not available
1B

Wiring Diagram

by Whirlpool
Part Number AP4955477
MFG Part Number 3979703

  • Not available
2

Wire, Jumper (black)

by Whirlpool
Part Number AP3046369
MFG Part Number 3401684

Our Price
$22.42
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
3
Adjustable Buzzer Kit

Adjustable Buzzer Kit

by Whirlpool
Part Number AP3019850
MFG Part Number 694419

Our Price
$35.93
Add to Cart
4
Control Panel End Cap (white)

Control Panel End Cap (white)

by Whirlpool
Part Number AP3094317
MFG Part Number 279962

Our Price
$25.20
Add to Cart
4A
Endcap

Endcap

by Whirlpool
Part Number AP3094319
MFG Part Number 279965

Our Price
$23.72
Add to Cart
5

Terminal Receptacle (2-Way)

by Whirlpool
Part Number AP3130558
MFG Part Number 717252

Our Price
$3.39
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
6
Panel, Rear Console

Panel, Rear Console

by Whirlpool
Part Number AP2947322
MFG Part Number 8274261

Our Price
$43.04
Add to Cart
7
Switch, Cycle

Switch, Cycle

by Whirlpool
Part Number AP2976233
MFG Part Number 3399639

Our Price
$22.68
Add to Cart
8
Control Panel End Cap (white)

Control Panel End Cap (white)

by Whirlpool
Part Number AP3094317
MFG Part Number 279962

Our Price
$25.20
Add to Cart
8A
Endcap

Endcap

by Whirlpool
Part Number AP3094319
MFG Part Number 279965

Our Price
$23.72
Add to Cart
9

Screw, 8-18 X 5/8

by Whirlpool
Part Number AP3136083
MFG Part Number 693995

Our Price
$1.93
Add to Cart
10
Dryer Lint Screen

Dryer Lint Screen

by Whirlpool
Part Number AP2910873
MFG Part Number 349639

Our Price
$40.68
Add to Cart
11
Cover, Lint Screen (white)

Cover, Lint Screen (white)

by Whirlpool
Part Number AP3037398
MFG Part Number 8283378

Our Price
$31.57
Add to Cart
11A

Cover, Lint Screen (almond)

by Whirlpool
Part Number AP2947418
MFG Part Number 8283380

Our Price
$21.83
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
12
Hinge

Hinge

by Whirlpool
Part Number AP3951387
MFG Part Number W10044470

Our Price
$3.57
Add to Cart
12A
Hinge

Hinge

by Whirlpool
Part Number AP3079733
MFG Part Number 3978606

Our Price
$3.69
Add to Cart
13
Screw

Screw

by Whirlpool
Part Number AP2967837
MFG Part Number 487240

Our Price
$1.93
Add to Cart
14
Screw, 8-18 X 7/32

Screw, 8-18 X 7/32

by Whirlpool
Part Number AP3037952
MFG Part Number 3400859

Our Price
$1.93
Add to Cart
15
Connector Housing (motor)

Connector Housing (motor)

by Whirlpool
Part Number AP2975886
MFG Part Number 3395683

Our Price
$3.38
Add to Cart
16
Top, Washer White

Top, Washer White

by Whirlpool
Part Number AP3138367
MFG Part Number 8521918

Our Price
$95.73
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
16A

Top

by Whirlpool
Part Number AP3138368
MFG Part Number 8521920

Our Price
$148.95
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
18
Control Knob (white)

Control Knob (white)

by Whirlpool
Part Number AP3872767
MFG Part Number 3957799

Our Price
$15.75
Add to Cart
18A
Knob, Push-to-Start (biscuit)

Knob, Push-to-Start (biscuit)

by Whirlpool
Part Number AP3081148
MFG Part Number 8271348

Our Price
$19.90
Add to Cart
19

Harness Clip

by Whirlpool
Part Number AP2974861
MFG Part Number 3394427

Our Price
$3.77
Add to Cart
20
Console Screw

Console Screw

by Whirlpool
Part Number AP3037951
MFG Part Number 388326

Our Price
$1.93
Add to Cart
21
Timer

Timer

by Whirlpool
Part Number AP3037275
MFG Part Number 8299766

Our Price
$103.60
Add to Cart
24

Connector

by Whirlpool
Part Number AP3133028
MFG Part Number 3397269

Our Price
$25.96
Add to Cart
25

Connector, Buzzer

by Whirlpool
Part Number AP3136148
MFG Part Number 3401144

Our Price
$3.38
Add to Cart
26
Connector, 2-Position

Connector, 2-Position

by Whirlpool
Part Number AP3129256
MFG Part Number 3403499

Our Price
$3.38
Add to Cart
27
Connector, 3-Position

Connector, 3-Position

by Whirlpool
Part Number AP3129254
MFG Part Number 3403498

Our Price
$3.39
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
28

Wire, Jumper (white/yellow)

by Whirlpool
Part Number AP2976251
MFG Part Number 3397695

Our Price
$12.35
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
29
Screw

Screw

by Whirlpool
Part Number AP3127552
MFG Part Number 90767

Our Price
$1.93
Add to Cart
30
Nut

Nut

by Whirlpool
Part Number AP3083178
MFG Part Number 357213

Our Price
$1.07
Add to Cart
31

Harness, Wiring

by Whirlpool
Part Number AP3133370
MFG Part Number 8299879

Our Price
$142.43
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
32
Harns-Wire

Harns-Wire

by Whirlpool
Part Number AP3753662
MFG Part Number 8539893

Our Price
$29.21
Add to Cart
33

Connector (6-Circuit)

by Whirlpool
Part Number AP3084676
MFG Part Number 3347243

Our Price
$21.85
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
34
Switch, Finish Guard

Switch, Finish Guard

by Whirlpool
Part Number AP3135221
MFG Part Number 3405156

Our Price
$33.81
Add to Cart
36
Bumper

Bumper

by Whirlpool
Part Number AP3090793
MFG Part Number 17258

Our Price
$2.36
Add to Cart
39
Start Switch

Start Switch

by Whirlpool
Part Number AP2947429
MFG Part Number 3398095

Our Price
$29.03
Add to Cart
48
Timer Knob, White

Timer Knob, White

by Whirlpool
Part Number AP3872750
MFG Part Number 3957754

Our Price
$25.79
Add to Cart
48A

Timer Knob Assembly (biscuit)

by Whirlpool
Part Number AP3872774
MFG Part Number 3957755

Our Price
$40.40
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
52
Terminal

Terminal

by Whirlpool
Part Number AP3073143
MFG Part Number 94614

Our Price
$3.38
Add to Cart
53

Bracket

by Whirlpool
Part Number AP2947411
MFG Part Number 8271418

Our Price
$36.08
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
54

Panel, Control (white)

by Whirlpool
Part Number AP3129263
MFG Part Number 3977851

  • Not available
54A

Panel, Control (biscuit)

by Whirlpool
Part Number AP3084669
MFG Part Number 3977852

  • Not available
55
Terminal Plug

Terminal Plug

by Whirlpool
Part Number AP3129167
MFG Part Number 3936144

Our Price
$3.78
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart

Cover, Lint Screen (almond)

by Whirlpool
Part Number AP2947418
MFG Part Number 8283380

Our Price
$21.83
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
Dry Rack

Dry Rack

by Whirlpool
Part Number AP2976323
MFG Part Number 3406839

Our Price
$18.48
Add to Cart
Cover, Lint Screen (white)

Cover, Lint Screen (white)

by Whirlpool
Part Number AP3037398
MFG Part Number 8283378

Our Price
$31.57
Add to Cart
Hinge

Hinge

by Whirlpool
Part Number AP3079733
MFG Part Number 3978606

Our Price
$3.69
Add to Cart
Knob, Push-to-Start (biscuit)

Knob, Push-to-Start (biscuit)

by Whirlpool
Part Number AP3081148
MFG Part Number 8271348

Our Price
$19.90
Add to Cart

Panel, Control (biscuit)

by Whirlpool
Part Number AP3084669
MFG Part Number 3977852

  • Not available
Control Panel End Cap (white)

Control Panel End Cap (white)

by Whirlpool
Part Number AP3094317
MFG Part Number 279962

Our Price
$25.20
Add to Cart
Endcap

Endcap

by Whirlpool
Part Number AP3094319
MFG Part Number 279965

Our Price
$23.72
Add to Cart

Panel, Control (white)

by Whirlpool
Part Number AP3129263
MFG Part Number 3977851

  • Not available
Hold Down Kit

Hold Down Kit

by Whirlpool
Part Number AP3130494
MFG Part Number 346764

Our Price
$127.97
Add to Cart
Appliance Spray Paint

Appliance Spray Paint

by Whirlpool
Part Number AP3131372
MFG Part Number 350938

Our Price
$19.12
Add to Cart
Dryer Repair Kit (29 Inch Large Capacity Models)

Dryer Repair Kit (29 Inch Large Capacity Models)

by Whirlpool
Part Number AP3131942
MFG Part Number 4392065

Our Price
$38.18
Add to Cart
Appliance Touchup Paint

Appliance Touchup Paint

by Whirlpool
Part Number AP3134037
MFG Part Number 72017

Our Price
$3.60
Add to Cart
Appliance Spray Paint

Appliance Spray Paint

by Whirlpool
Part Number AP3134813
MFG Part Number 350930

Our Price
$8.50
Add to Cart
Appliance Touch Up Paint

Appliance Touch Up Paint

by Whirlpool
Part Number AP3135053
MFG Part Number 799344

Our Price
$73.26
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
Paint, Touch-Up

Paint, Touch-Up

by Whirlpool
Part Number AP3135331
MFG Part Number 4392899

Our Price
$4.38
Add to Cart
Paint, Spray

Paint, Spray

by Whirlpool
Part Number AP3135380
MFG Part Number 4392901

Our Price
$15.03
Add to Cart
Enamel Paint

Enamel Paint

by Whirlpool
Part Number AP3136009
MFG Part Number 4392900

Our Price
$77.10
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
Top, Washer White

Top, Washer White

by Whirlpool
Part Number AP3138367
MFG Part Number 8521918

Our Price
$95.73
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart

Top

by Whirlpool
Part Number AP3138368
MFG Part Number 8521920

Our Price
$148.95
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
Timer Knob, White

Timer Knob, White

by Whirlpool
Part Number AP3872750
MFG Part Number 3957754

Our Price
$25.79
Add to Cart
Control Knob (white)

Control Knob (white)

by Whirlpool
Part Number AP3872767
MFG Part Number 3957799

Our Price
$15.75
Add to Cart

Timer Knob Assembly (biscuit)

by Whirlpool
Part Number AP3872774
MFG Part Number 3957755

Our Price
$40.40
  • Out of Stock
  • Usually ships within 5 - 6 days
Add to Cart
Dryer Manual for Whirlpool Gas and Electric Dryers

Dryer Manual for Whirlpool Gas and Electric Dryers

by Whirlpool
Part Number AP3873780
MFG Part Number 677818L

Our Price
$24.93
Add to Cart
